シリンダーキャビネットとは？ 特殊ガス供給設備の基礎知識と選定ポイント
半導体製造や研究施設で使用される特殊ガス。 その安全な貯蔵・供給に欠かせないのが「シリンダーキャビネット」です。 本記事では、シリンダーキャビネットの基本的な役割から選定ポイント、導入時の注意点までをわかりやすく解説します。 高純度ガス設備の設計・製作をお考えの方に役立つ内容です。

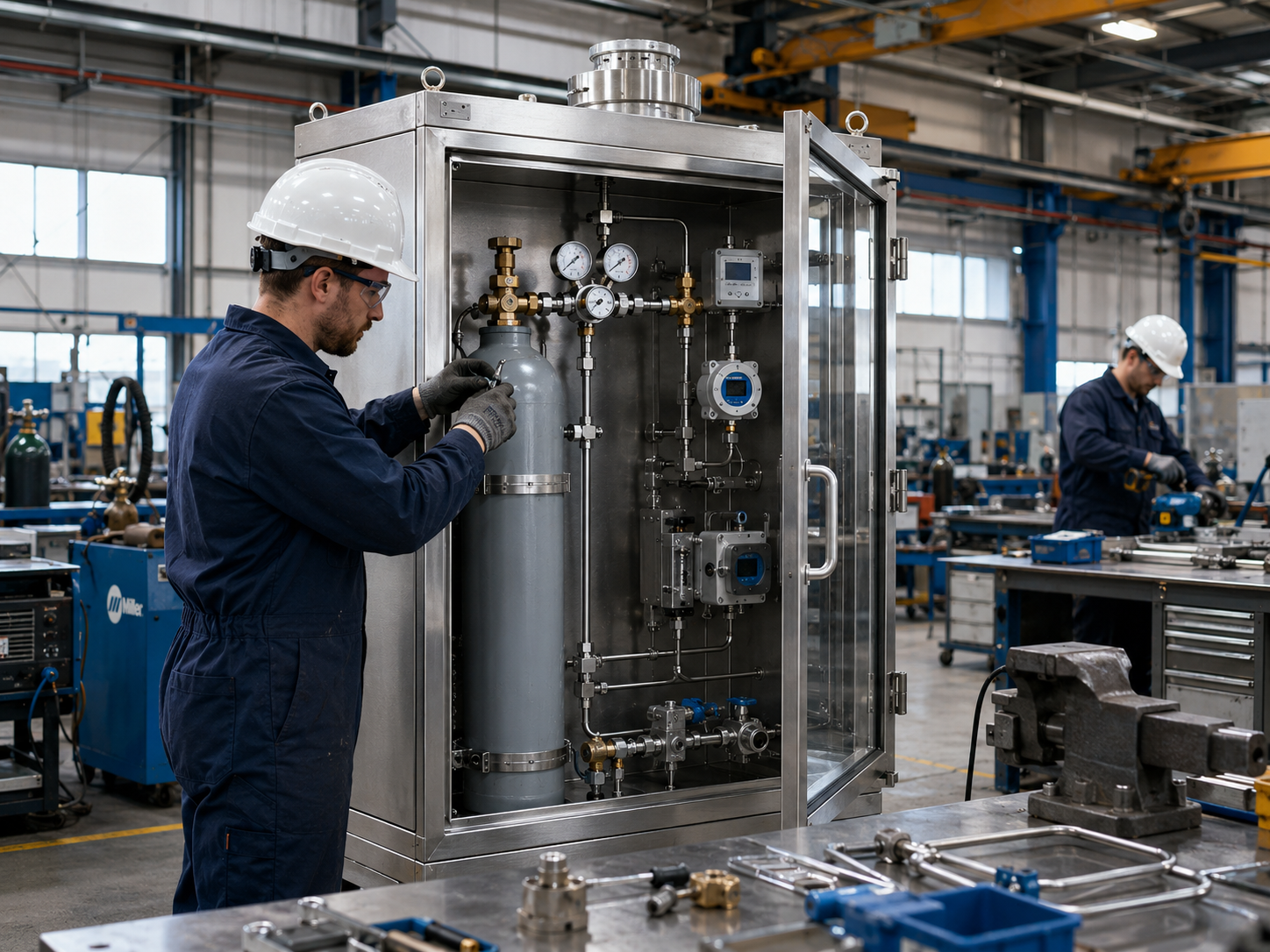

シリンダーキャビネット製作ならNex's-K.C
当社は、半導体・製薬・研究施設向けの高純度ガス設備において多数の製作実績があります。シリンダーキャビネットの製作においても、以下の強みを活かしてお客様のご要望にお応えします。
高純度ガス配管の専門技術
シリンダーキャビネット内部の配管には、高い清浄性と気密性が求められます。当社は、ステンレス精密溶接やPVDF・PP樹脂配管など、高純度環境に対応した配管技術を保有。金属溶出やパーティクル発生を抑え、ガスの純度を維持する配管システムを構築します。
設計から製作・検査まで一貫対応
シリンダーキャビネットは、設置環境や使用ガスに応じたカスタマイズが必要です。当社は、お客様の仕様に合わせた設計から、筐体製作、配管組立、リーク検査まで一貫して対応。複数の業者に分散することなく、品質とスケジュールを一元管理できます。
高圧ガス保安法への対応実績
可燃性ガスや毒性ガスを扱うシリンダーキャビネットは、高圧ガス保安法に準拠した設計・製作が必要です。当社は、法規制に対応した設備の製作実績が豊富にあり、行政申請をスムーズに進められる仕様でご提供します。
品質保証体制
当社は、ワイドエリア三次元測定機をはじめとする検査設備を保有し、製作した部品・ユニットの寸法精度を客観的に保証します。検査成績書の発行にも対応し、お客様の品質管理基準を満たす製品をお届けします。
シリンダーキャビネットとは

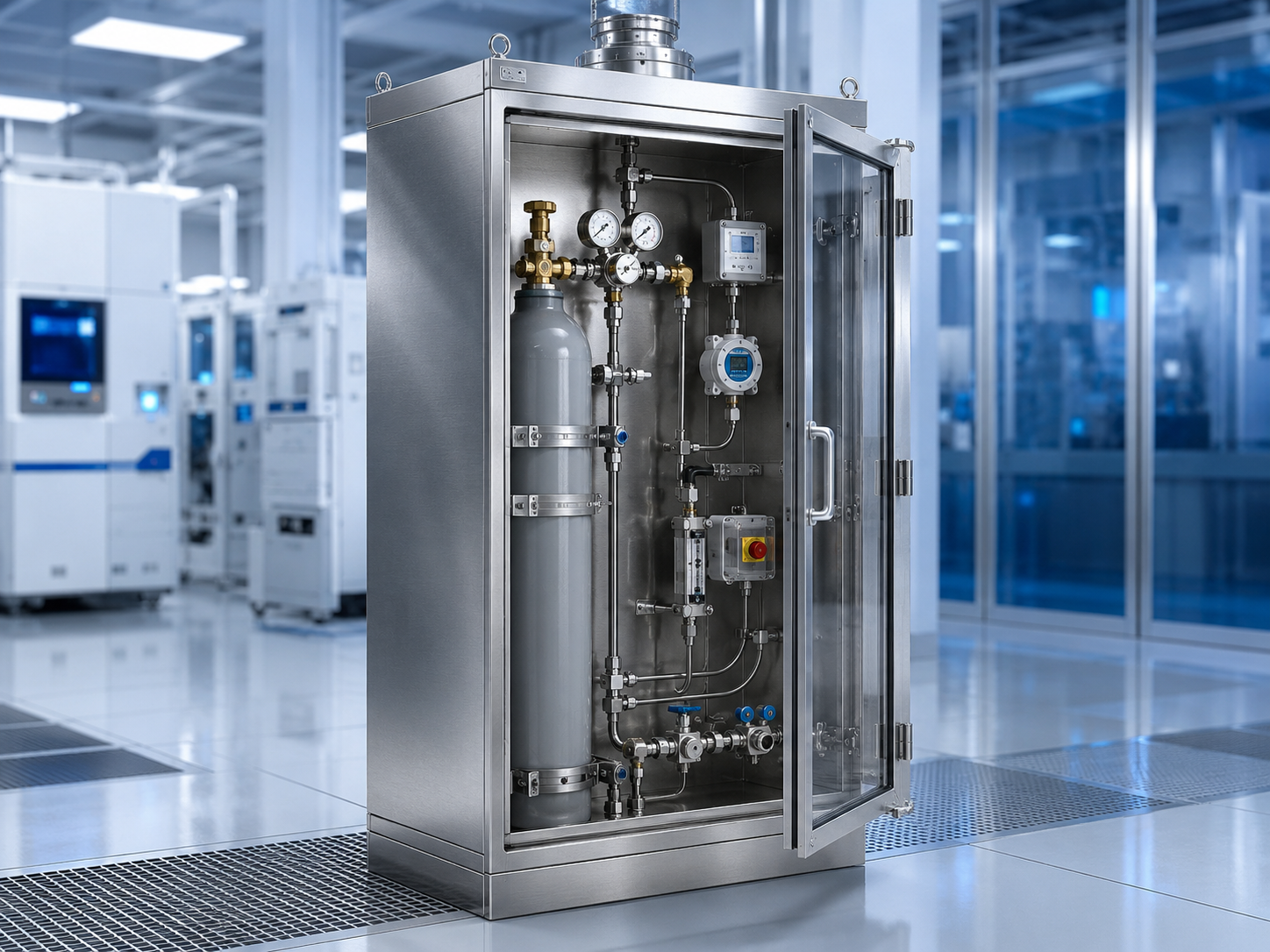

シリンダーキャビネットとは、特殊ガスや高圧ガスのボンベ（シリンダー）を収納し、安全にガスを供給するための設備です。
毒性ガス、可燃性ガス、腐食性ガスなど危険性のあるガスを扱う場合、ボンベをそのまま設置するのではなく、専用のキャビネット内に収納します。
キャビネットには、バルブ、圧力調整器、流量計、パージ機構、ガス検知器、緊急遮断弁などが組み込まれ、安全かつ安定したガス供給を実現します。
高圧ガス保安法では、可燃性ガスや毒性ガスの貯蔵・消費に際して、一定の安全基準を満たすことが求められます。
シリンダーキャビネットを導入することで、これらの法的要件を満たしやすくなります。
■関連記事
▶ インコネルとは？特徴・用途・加工の難しさをわかりやすく解説
▶ PVDF・PP IR溶着機｜高純度配管の課題を解決する溶着技術
▶ ワイドエリア三次元測定機｜大型配管・設備部品の復元で生産を早期復旧
シリンダーキャビネットが必要な場面
半導体製造プロセス
半導体製造では、成膜、エッチング、クリーニングなどの工程で多種多様な特殊ガスが使用されます。アルシン、フォスフィン、シラン、塩素系ガスなど、毒性や可燃性を持つガスを安全に供給するために、シリンダーキャビネットは不可欠です。
研究施設・大学
研究開発の現場では、少量多品種の特殊ガスを扱うことが多くあります。実験ごとに異なるガスを使用する場合でも、シリンダーキャビネットで安全に管理することで、事故リスクを低減できます。
太陽電池・液晶パネル製造
太陽電池や液晶パネルの製造工程でも、半導体と同様に特殊ガスが使用されます。大規模な製造ラインでは、複数のシリンダーキャビネットを連携させた供給システムが構築されます。
水素関連設備
水素は可燃性ガスであり、取り扱いには十分な注意が必要です。水素ステーションや燃料電池関連の研究開発施設では、高圧ガス保安法に準拠したシリンダーキャビネットで安全に供給・管理します。
シリンダーキャビネットの主な構成要素
シリンダーキャビネットは、以下のような要素で構成されます。
- 筐体（キャビネット本体）：ボンベを収納し、外部環境から保護する箱体
- 圧力調整器：ボンベ内の高圧ガスを使用圧力まで減圧
- バルブ類：ガスの流路を開閉・制御
- パージ機構：配管内を不活性ガスで置換し、不純物や残留ガスを除去
- ガス検知器：漏洩を検知し、警報を発報
- 緊急遮断弁：異常時にガス供給を自動停止
- 排気ファン・ダクト：キャビネット内を負圧に保ち、漏洩ガスを屋外排出
- 制御盤：バルブ開閉やパージ操作を自動化・一元管理
シリンダーキャビネットの選定ポイント
シリンダーキャビネットを選定する際は、以下のポイントを確認しましょう。
使用するガスの種類
可燃性、毒性、腐食性など、ガスの性質によって必要な安全対策が異なります。使用するガスの種類に応じた仕様のキャビネットを選定する必要があります。
ボンベのサイズ・本数
47L容器、10L容器、3.4L小型容器など、使用するボンベのサイズに合ったキャビネットを選びます。また、連続供給が必要な場合は、複数本を収納し自動切替できる仕様が求められます。
設置場所の制約
設置スペースの広さ、排気ダクトの取り回し、電源の確保など、設置環境に応じたサイズ・仕様を検討します。屋内設置か屋外設置かによっても、筐体の仕様が変わります。
法規制への適合
高圧ガス保安法、消防法、労働安全衛生法など、関連法規に適合した仕様であることを確認します。行政への届出が必要な場合は、申請に必要な書類・図面も含めて対応できる製作会社を選ぶとスムーズです。
配管材質・溶接品質
高純度ガスを扱う場合、配管内面の清浄性が重要です。電解研磨管の使用、自動溶接による高品質な接合、リークテストの実施など、品質管理体制を確認しましょう。
シリンダーキャビネット導入時の注意点
異なるガスの混在に注意
相互に反応して火災や爆発のおそれがあるガスは、同一キャビネット内に収納できません。また、パージ用の不活性ガス配管も、ガス種ごとに系統を分ける必要があります。
排気設備の確保
シリンダーキャビネットは、内部を常に負圧に保つため、排気ファンとダクトが必要です。屋外への排気ルートと、排気ファンの電源を事前に確保しておく必要があります。
定期点検・メンテナンス
シリンダーキャビネットは、ガス検知器の校正、バルブ類の動作確認、排気ファンの点検など、定期的なメンテナンスが必要です。導入時に、メンテナンス体制も含めて計画しておくことが重要です。
まとめ
シリンダーキャビネットは、特殊ガスや高圧ガスを安全に貯蔵・供給するための重要な設備です。半導体製造、研究施設、水素関連設備など、危険性のあるガスを扱う現場では、高圧ガス保安法に準拠した適切なキャビネットの導入が求められます。
当社は、高純度ガス配管の専門技術と、設計から製作・検査までの一貫対応体制で、お客様の仕様に合わせたシリンダーキャビネットをご提供します。
シリンダーキャビネットの新規導入、既存設備の更新、カスタム仕様のご相談など、お気軽にお問い合わせください。
