薬液供給装置

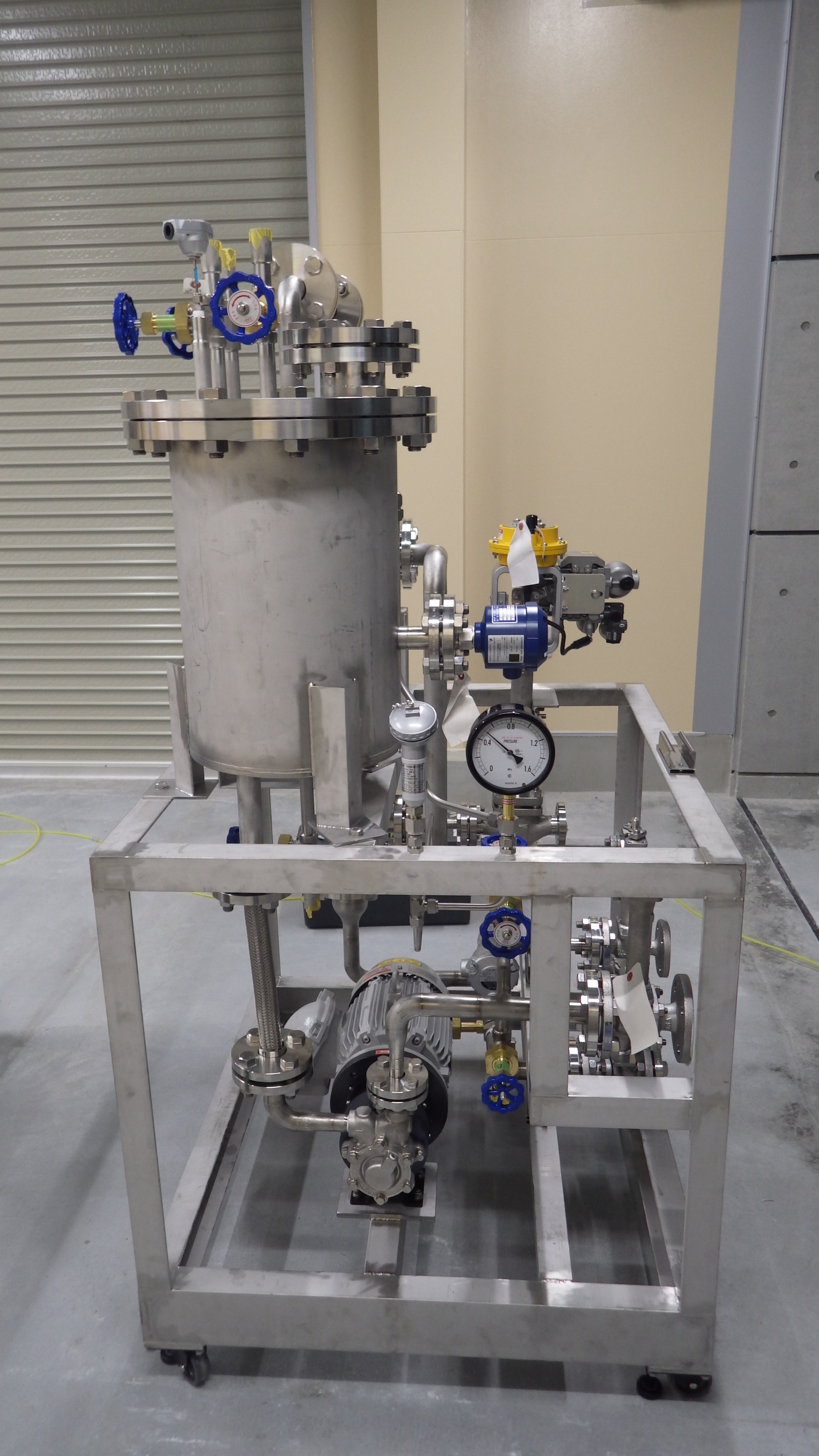

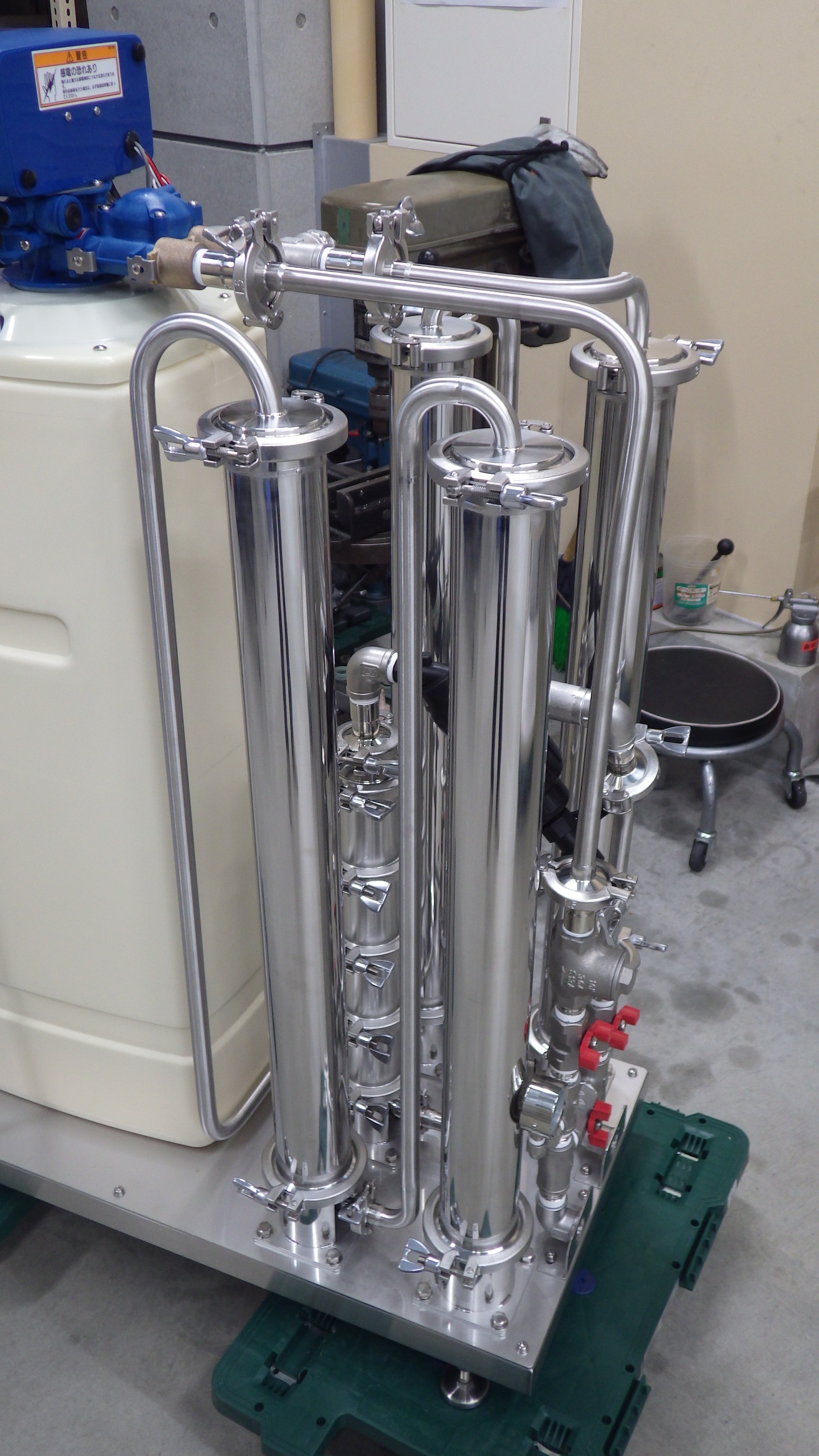

Nex’s-K.Cの薬液供給装置

薬液供給装置は、製造ラインの安定稼働や製品品質に直結する重要ユニットです。酸・アルカリ・有機溶剤・超純水など、薬液の特性に応じた装置設計と素材選定が不可欠です。安定化や品質維持のために、Nex’s-K.Cでは、酸・アルカリ・有機溶剤・フッ化水素酸・硝酸・硫酸・次亜塩素酸・過酸化水素など薬液の特性に応じた装置設計と材質選定をご提案いたします。

薬液の種類別｜最適材質と供給方式の選定ポイント

薬液供給装置は、薬液を「定量で安全に」目的地点へ供給する装置で、主な用途は、化学薬品の注入、薬液の循環供給、バッチ投入などで、半導体、医薬、化学工業、自動車分野に多く採用されています。

薬液例推奨材質ポンプ方式装置設計上の注意点
強酸・塩素系薬液PTFE/PVC/PVDF/PPダイヤフラムポンプ耐腐食性／吸着防止／金属レス
アルカリ洗浄液SUS316Lケミカルポンプ熱変形対策／勾配排出
有機溶剤・溶媒系PVDF/PTFEギアポンプ揮発性管理／防爆対策
超純水PFA／PVDF圧送＋定量弁メタルフリー


Nex’s-K.Cの設計・製作・検査までのプロセスフロー

  1. 要件ヒアリング（薬液特性・供給条件・使用環境）
  2. 材質・配管構成・制御設計を提案（レイアウト含む）
  3. CAD設計で干渉・傾斜・据付条件をチェック
  4. 製作：TIG溶接／フレア加工／ライニング・研磨処理
  5. クリーン梱包
  6. アフターフォロー


Nex’s-K.Cの薬液供給装置が選ばれる理由

  • 薬液別に最適な配管材質・構造設計（SUS・PFA・PTFE・ハステロイ・PVC・PVDF）
  • クリーン設計対応（CIP／SIP・Ra保証・非吸着材対応）
  • 液だまりゼロ構造＋自動ドレン＋リーク検知対応
  • 設計・据付支援・アフターフォローまで一貫体制


よくある選定ミスとNex’s-K.Cの対策

トラブル原因Nex’s-K.Cの対応策
流量不安定ポンプ選定ミス粘度・温度・比重を考慮した流量設計
液だまり・残液発生勾配設計・継手選定ミス傾斜シミュレーション＋継手レス


導入事例｜用途別の薬液供給装置実績

  • 【半導体薬液ライン】：エッチング液供給装置（F社様実績）
  • 【医薬製造】：過酸化水素の自動供給ライン（O製薬様実績）


Nex’s-K.Cのサポート体制と無償サービス

  • 材質証明書、溶接検査記録、検査成績書、耐薬品データ等一式提供
  • CADによるモデル確認／設計支援（STEP／DWG／IGES）
  • 無料設計相談／材質提案／図面レビュー（最短営業日でご提案）


まとめ｜薬液供給の信頼性は構造と素材が決める

薬液の種類や温度、圧力、供給方式に応じて、最適な材質と配管設計を行うことが薬液供給装置の安定稼働に直結します。

Nex’s-K.Cでは、装置導入の初期設計からアフターフォロー対応まで一貫して支援し、「止まらない薬液供給」の実現をお手伝いします。


お問い合わせはこちら

薬液供給装置に関するお悩みやご相談は、どんなことでもお気軽にお寄せください。

Nex’s-K.Cの強みは「対応力」です。お客様さまからのご依頼には代表自らが対応させて頂き、図面・仕様を拝見しながらご要望をヒヤリングします。これまで蓄積されたノウハウをフル活用し、素材から仕様、加工方法、納期に至るまでお客さまにとってベストな答えをご提案します。まずは左記「仕様相談・お見積り依頼はこちら」までお気軽にお問い合わせください。
